電力電纜的工作環境復雜，檢修起來相當復雜，日常維護開支巨大。這就成為甚多企業用電安全難題，但時代的進步，讓用電需求增加的同時在安全方面也有了一定的提升，為了讓用電更安全，采用的接地環流在線監測裝置可以準確和及時的了解電力電纜的絕緣狀態的同時，大幅度減少了日常維護的工作量和開支。

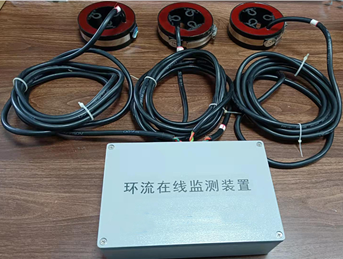

　　接地環流在線監測裝置通過安裝在電纜接頭接地引出線或交叉互聯線上工頻電流互感器，來獲取接地線上電流的大小;每相接頭需安裝1只護層電流互感器，該傳感器采用坡莫合金作為傳感器的磁芯材料，精度高，耐飽和電流能力強。

　　傳感器輸出的電壓信號通過屏蔽電纜接入護層電流采集終端。每個護層電流采集終端可接入4路護層電流互感器信號，護層電流采集終端安放于每組接頭旁的現場采集箱內，對4路護層電流互感器的信號進行實時采集分析，并將數據結果通過通訊總線發送至中心數據服務器。

　　下面讓我們來了解一下接地環流在線監測裝置的系統功能吧

　　裝置對電纜的護套電流的幅值大小進行監測和報警，對電纜護套的歷史電流進行取樣存盤并通過電流曲線分析其性能的變化。具體功能如下：

　　1) 通過對高壓電纜接頭處加裝集成式護層電流采集器，可實時監測高壓電纜的每個高壓電纜金屬護層接地點的0～300A(AC)范圍的實時電流參數，取代傳統人工方式的定期接地電流巡測。

　　2) 高壓電纜線路正常運行的情況下，當接地電流值產生突變減小或?yàn)榱銜r(shí)，結合電調情況，可有效判斷接地箱被盜或接地線被盜割。

　　3) 系統具備鏈路檢測功能，定期對下位機及線路中的設備進行巡檢，可自動診斷鏈路故障。

　　4) 在電纜隧道綜合監測平臺對終端監測裝置的各種故障進行顯示并自動存儲在數據存儲系統中。

　　5) 操作員的管理及系統狀態監測數據及遠程控制數據等自動存儲在數據庫中，需要時可以簡單快速地檢索查詢。

　　6) 系統可根據現場需求，進行供電及通訊方式的定制，電源方案可選：AC220V、DC24V;通訊方式可選：光纖通信、RS485總線、3G無線網絡通信。

　　上述內容便是本次為大家分享的全部內容了，希望各位在看完本篇之后能夠?qū)拥丨h(huán)流在線監測裝置有更多的了解，想了解更多信息，還請繼續關注我們。
