一、前言

        目前國內外10kV以上的電纜主要采用帶有金屬護層的單芯電纜，因單芯電纜金屬護層與芯線中交流電流產生的磁力線相鉸鏈，使其兩端出現較高的感應電壓，故需采取合適的接地措施，使感應電壓處在安全電壓范圍內（通常不超過50V，有安全措施時不超過100V）。當電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀。同時高壓電纜線路金屬層護套直接接地點的接地良好也十分重要，如果接地點由于各種原因不能有效接地，那么電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏，很容易把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升高甚至著火燃燒。

二、產品介紹

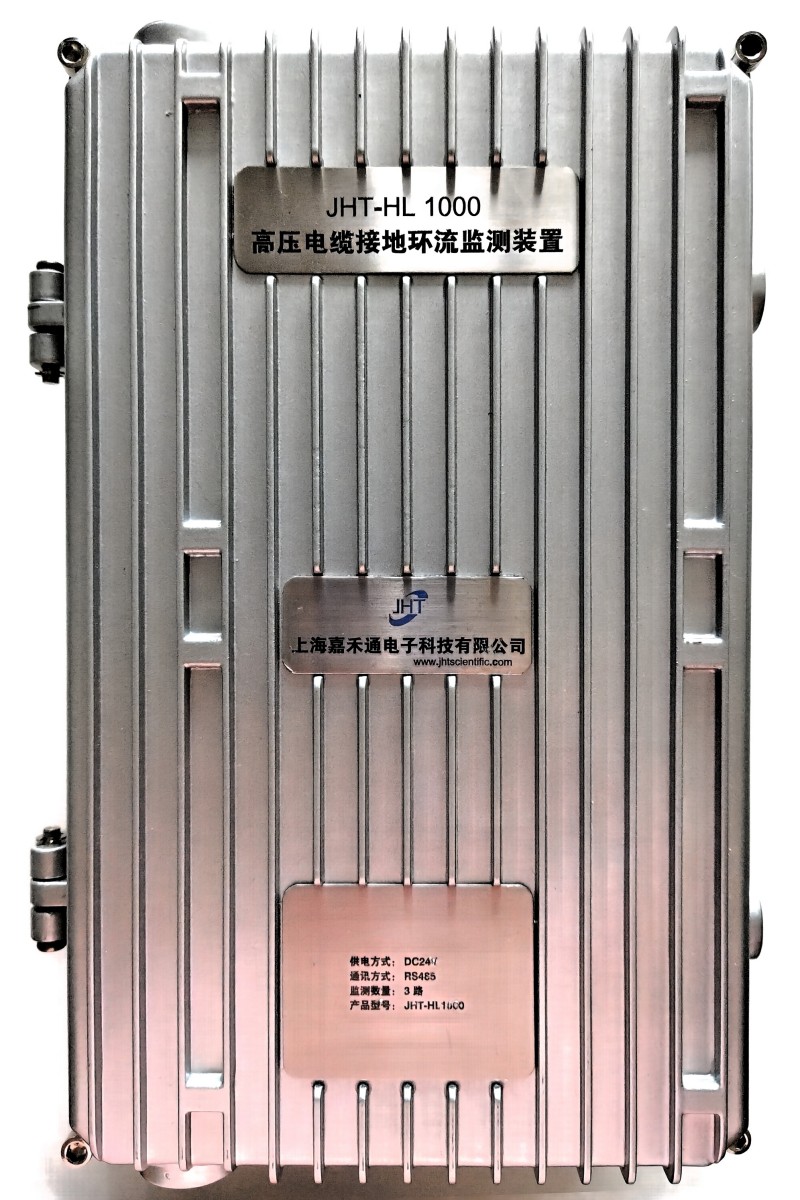

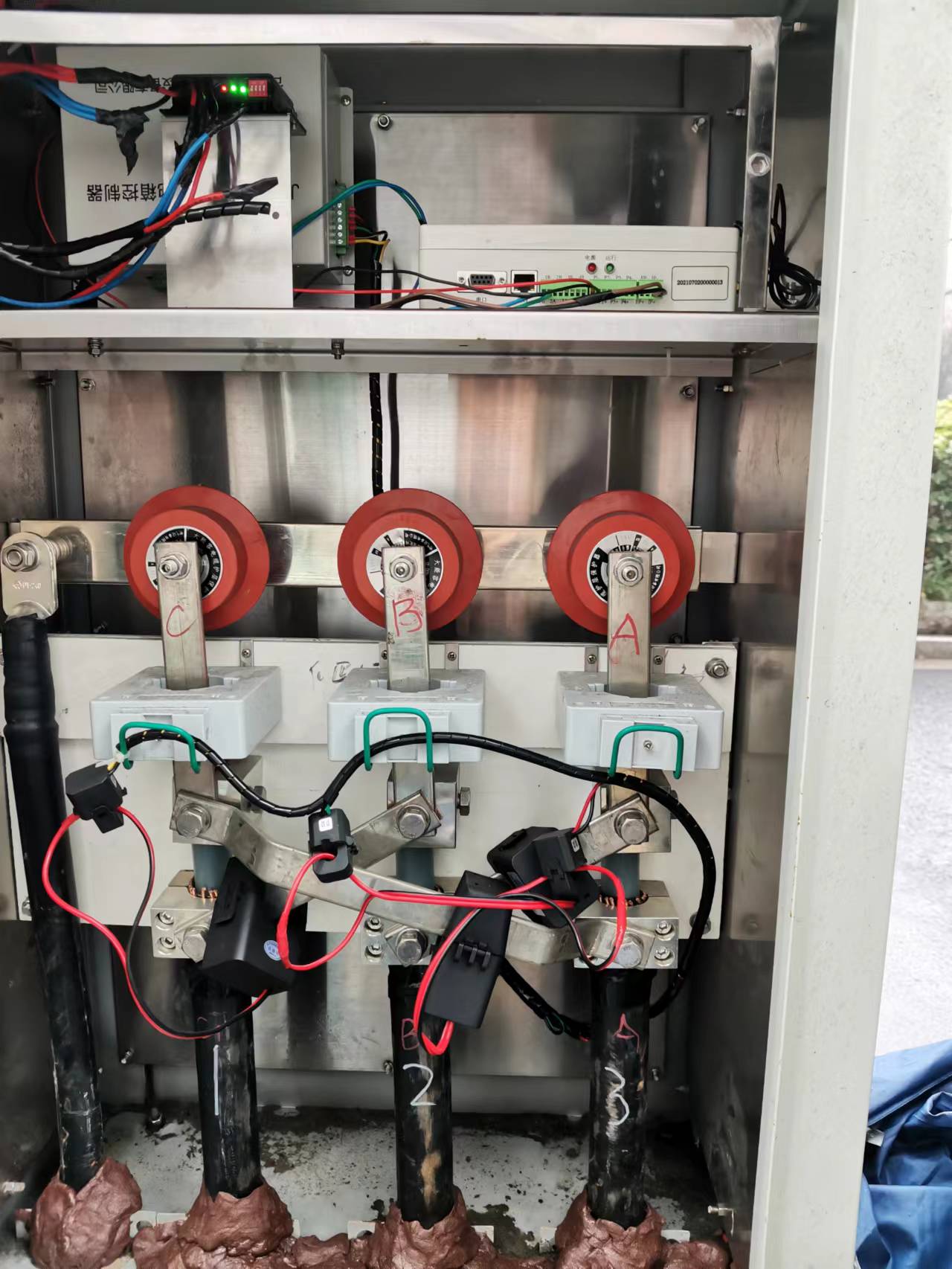

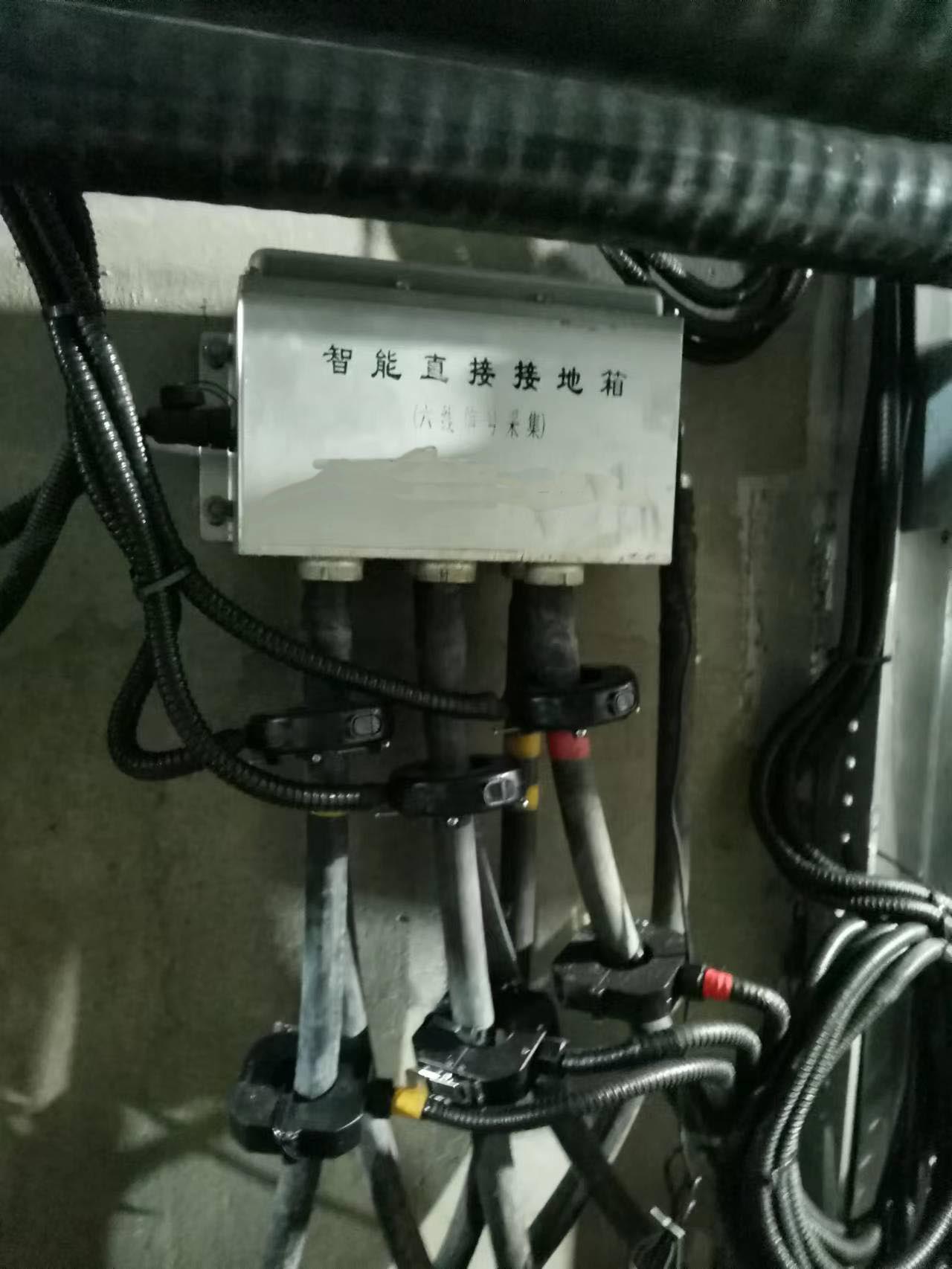

        SN-HL1000型接地環流在線監測裝置系統采用了環流法原理，即：單芯電纜金屬護套在正常情況下（即一點接地），金屬護套上環流極小，主要是容性電流，而一旦金屬護套出現多點接地與大地形成回路后，環流顯著增加，嚴重時可達主電流的90%以上。實時監測金屬護套環流及其變化量，即可實現單芯電纜金屬護套多點接地故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生，保證電纜安全、可靠的運行。

        高壓電纜接地環流監測裝置是由信號監測單元、數據通信單元、本地傳感器單元組成，具備四路電流接入。有防電磁干擾和防水處理能力，采用工業級元器件，抗高溫85℃，耐低溫-20℃完成高壓電纜接地環流檢測，通過RS485通信模塊將數據傳送給本地監測屏柜。

三、主要功能

       1、用于護層環流緩變數值監測，反映護層接地良好程度、電纜老化程度、線芯負荷大小變化等情況；同時高壓電纜線路正常運行情況下，當護層環流值產生突變減小或為零時，結合電調情況及電纜運行狀態分析診斷模型，有效判斷接地箱被盜或接地線被盜割。

       2、遠程測量功能：系統將各監測單元安裝于現場，在監控主機上可通過監測軟件實時監測各測點信息。

       3、實時數據顯示及查詢功能：軟件界面上可以顯示多個測量通道的實時數據，并能查看相關歷史數據等信息。

       4、良好的抗干擾功能：系統具有硬件和軟件濾波，大幅度降低背景噪聲影響。

       5、報警功能：系統具備實時報警功能及報警查詢功能。

       6、平臺對接功能：如有需要，系統具備與其他平臺對接功能。

四、技術參數

        護層接地電流測量: 4路，0~300A（其他需定制）

        測量精度:±0.5%

        測量周期:5秒~24小時可設置

        采樣分辨率:12bit

        RS485接口:1路，波特率115200bps

        主機工作電源:DC9~36V

        主機防護等級:IP68（I型）/IP54（II型）

        工作環境溫度:-30℃~+85℃

        工作環境濕度:95%Rh

五、售后服務

       公司由專業資質和經驗豐富的工程服務人員在現場進行安裝服務。針對各個行業應用特點及不同的現場環境狀況，為您提供專業的安裝及調試，以確保系統的安全穩定運行。我們的服務可以滿足您對傳感器和系統設備的任何安裝調試需求，包含現場人身安全、 對傳感器和元件進行功能和系統整體測試、參數設置、系統維護培訓、驗收等各項環節的工作。
