局放脈沖傳感器

HFCT-45

采樣范圍：50 pC ～ 10000 pC

頻率范圍：300KHZ ～ 30MHZ

安裝方式：開合式

內徑：48mm

工頻信號傳感器

PFCT-2000

范圍：AC 0 A ～ 2000 A

頻率范圍：小于20KHZ

精度：0.5級

安裝方式：開合式

內徑：160mm

絕緣水平：DC10kV 1分鐘

取電裝置

IPSD-50

啟動電流：≥ 50A

輸出功率：10W ～ 20W

安裝方式：開合式

內徑：120mm  或  160 mm

絕緣水平：DC10kV 1分鐘

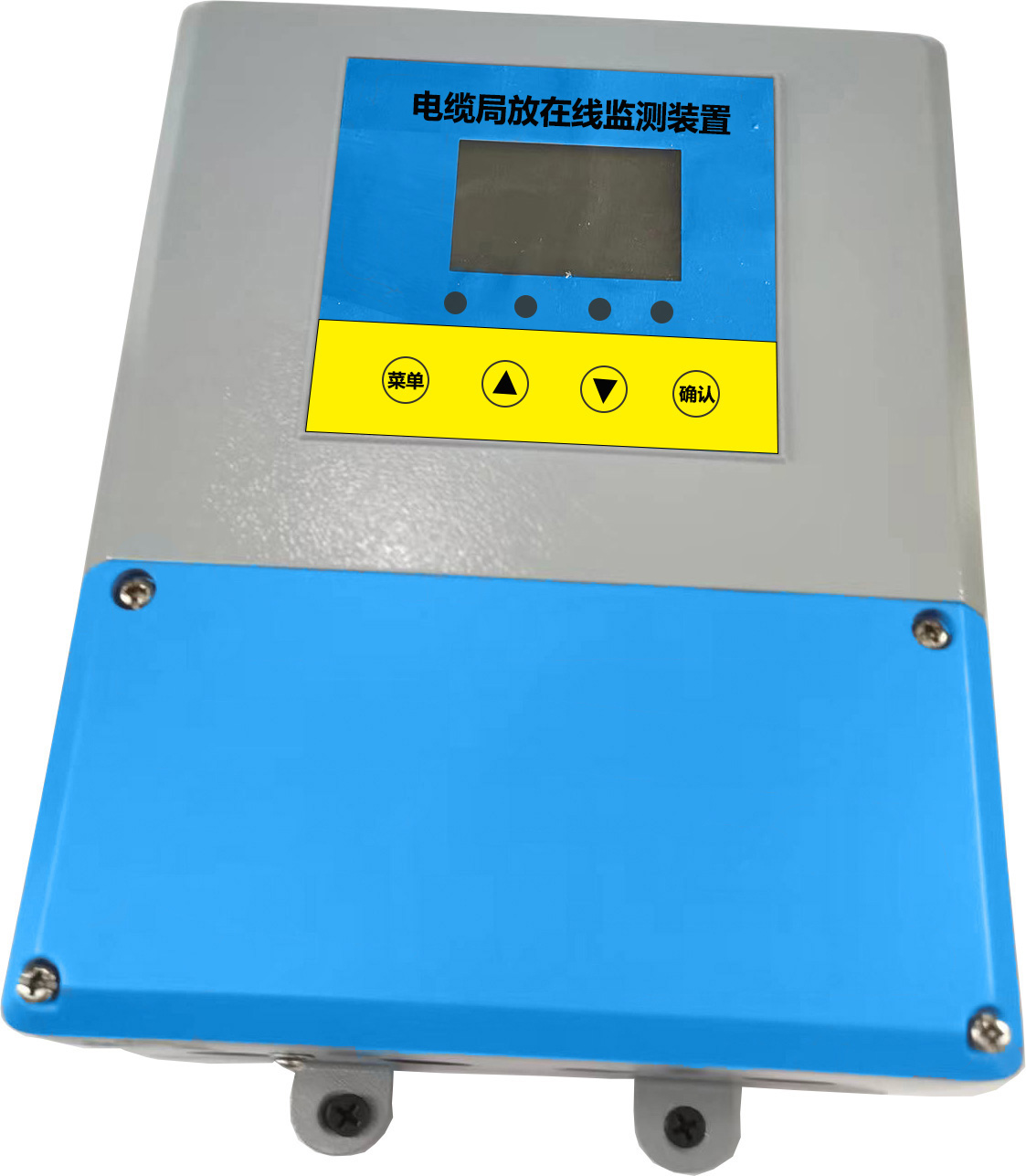

采集終端

DLPD01-ZJ

采樣頻率：100MHZ

存儲深度：32K/通道

局放錄波：實時在線錄制電纜局部放電脈沖波形

采樣通道：含3個高速采樣通道，1個工頻信號采樣通道。

顯示方式：LCD液晶屏

采樣精度：12位

波形顯示：二維圖譜，單脈沖時域法。

輔助定位：光纜、北斗信號。

通訊方式：光纖通訊、無線通訊、RS485。

裝置供電

采用AC220V 50HZ  或感應取電  或 太陽能電池

裝置通訊

1、光纖通訊，節點間距離小于20公里；38400、8、1、NO

2、無線4G通訊

3、RS485通訊，ModBus Rtu 協議

外形尺寸

500mm * 400mm * 200mm

安裝尺寸

450mm * 320mm

采集終端防護等級

IP66 (IP68)

傳感器防護等級

IP66（IP68）
